Методът на Czochralski (CZ) е добре установена техника за отглеждане на монокристални силициеви блокове, които се използват широко в полупроводниковата и слънчевата промишленост. Като доставчик на силициеви слитъци от CZ, бях свидетел от първа ръка на значението на различни фактори в процеса на растеж. Един от най-критичните фактори е скоростта на въртене на растящия кристал и тигела. В този блог ще изследвам ефектите от скоростта на въртене върху растежа на CZ силициев блок.
1. Основи на растежа на CZ силициев блок
Преди да се задълбочим във влиянието на скоростта на въртене, важно е да разберем процеса CZ. При CZ метода поликристалният силиций се разтопява в кварцов тигел. След това малко монокристално семе се потапя в разтопения силиций. Докато семето бавно се издърпва нагоре, разтопеният силиций се втвърдява около семето, образувайки монокристален слитък. По време на този процес както семето (и по този начин растящият блок), така и тигелът могат да се въртят.
2. Влияние на скоростта на въртене върху топлообмена
Преносът на топлина играе решаваща роля в CZ процеса. Скоростта на въртене влияе на конвективния пренос на топлина в разтопения силиций. Когато скоростта на въртене се увеличи, конвективният поток в стопилката става по-интензивен. Тази подобрена конвекция помага за по-равномерното разпределение на топлината в разтопения силиций.
По-равномерното разпределение на температурата в стопилката е от полза за растежа на висококачествени силициеви блокове. Той намалява температурните градиенти в стопилката, което от своя страна минимизира термичните напрежения в растящия кристал. Топлинните напрежения могат да причинят дефекти като дислокации в кристалната решетка. Чрез подобряване на преноса на топлина чрез подходяща скорост на въртене, можем да произвеждаме силициеви блокове с по-малко дефекти.
Въпреки това, ако скоростта на въртене е твърде висока, това може да доведе до прекомерна турбуленция в стопилката. Тази турбуленция може да причини колебания в температурата и моделите на потока, което може да има отрицателно въздействие върху растежа на кристалите. Например, това може да доведе до образуването на дребномащабни нехомогенности в кристалната структура.
3. Въздействие върху масовия трансфер
Преносът на маса е друг важен аспект на растежа на CZ силициев слитък. Примесите и добавките в разтопения силиций трябва да се разпределят равномерно по време на процеса на растеж. Скоростта на въртене влияе върху преноса на маса на тези видове.
При подходяща скорост на въртене, конвективният поток в стопилката може ефективно да транспортира примеси и добавки от по-голямата част от стопилката към повърхността твърдо-течно вещество. Това гарантира, че концентрацията на тези видове е постоянна в целия растящ кристал. Например при производството наПолуклас силициев блок (≥99,9999999%), където се изисква изключително висока чистота, контролирането на скоростта на въртене за оптимизиране на преноса на маса е от решаващо значение.
Ако скоростта на въртене е твърде ниска, преносът на маса може да е недостатъчен, което води до натрупване на примеси на повърхността твърдо-течно вещество. Това може да доведе до неравномерно разпределение на примесите в кристала, което е неприемливо за високопроизводителни полупроводникови приложения. От друга страна, твърде високата скорост на въртене може да доведе до неравномерно разбъркване на примесите, което също води до неравномерно легиране и разпределение на примесите.
4. Ефект върху формата на кристала и контрола на диаметъра
Скоростта на въртене също оказва значително влияние върху контрола на формата и диаметъра на растящия силициев блок. Когато скоростта на въртене се регулира, тя променя повърхностното напрежение и модела на потока на границата твърдо вещество - течност.
Правилната скорост на въртене помага за поддържането на стабилен менискус на границата твърдо-течно вещество. Менискусът е извитата повърхност на разтопения силиций близо до нарастващия кристал. Стабилният менискус е от съществено значение за контролиране на диаметъра на блока по време на процеса на растеж. Чрез внимателно регулиране на скоростта на въртене можем да гарантираме, че слитъкът расте с постоянен диаметър, което е критичен параметър за последващата обработка на силициевия слитък.

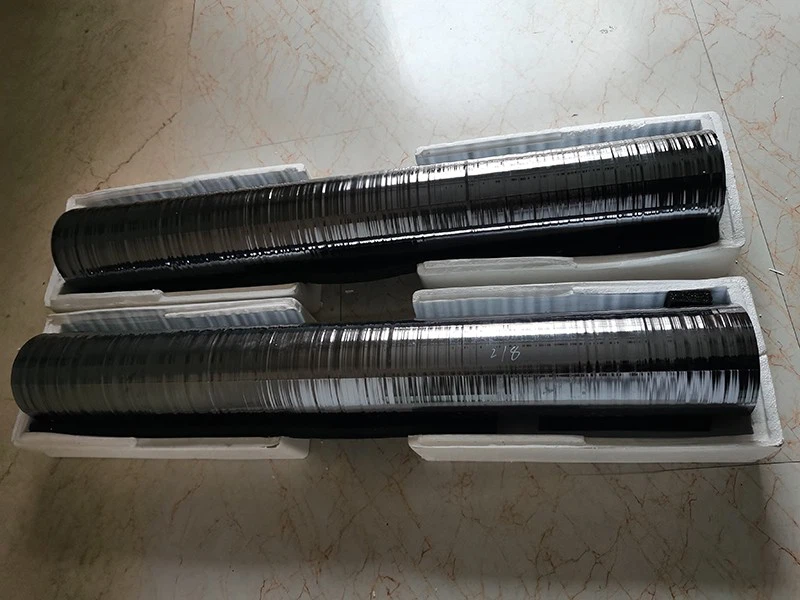

В случай наСилициев слитък от соларен клас (≥99,9999%), който се използва в слънчевите клетки, единният диаметър е важен за ефективното рязане на вафли и производството на клетки.
5. Скорост на въртене и форма на интерфейса
Формата на повърхността твърдо-течно вещество е ключов фактор при определяне на качеството на силициевия слитък. Скоростта на въртене може да повлияе на формата на интерфейса.
Ниската скорост на въртене може да доведе до изпъкнала форма на интерфейса. Изпъкналият интерфейс може да доведе до по-голяма вероятност от образуване на дефекти, особено в центъра на кристала. От друга страна, по-високата скорост на въртене може да направи интерфейса по-плосък. Обикновено се предпочита плоският интерфейс, тъй като насърчава по-равномерния растеж на кристалите и намалява вероятността от образуване на дефекти.
Намирането на оптималната скорост на въртене за постигане на плосък интерфейс обаче не е лесно. Това изисква внимателен баланс, тъй като други фактори като скоростта на изтегляне и геометрията на тигела също взаимодействат със скоростта на въртене, за да определят формата на интерфейса.
6. Практически съображения за различни степени на силициеви блокове
За силициевите слитъци от полуклас, които се използват в полупроводникови устройства от висок клас, изискванията за контрол на скоростта на въртене са изключително строги. Високата чистота и ниската плътност на дефектите, изисквани от полупроводниковата индустрия, налагат прецизен контрол на преноса на топлина и маса чрез оптимална скорост на въртене. Дори малки вариации в скоростта на въртене могат да окажат значително влияние върху електрическите свойства на крайните полупроводникови продукти.
За разлика от тях, силициевите слитъци от соларен клас имат относително по-облекчени изисквания. Въпреки че скоростта на въртене все още влияе върху качеството на слитъка, толерантността към дефекти е по-висока при соларни приложения. Въпреки това, оптимизирането на скоростта на въртене все още може да подобри ефективността и добива на слънчевите клетки.
7. Заключение и призив за действие
В заключение, скоростта на въртене е критичен параметър при растежа на CZ силициев слитък. Той засяга преноса на топлина, преноса на маса, формата на кристала и формата на интерфейса, всички от които са от съществено значение за производството на висококачествени силициеви блокове. Като доставчик на силициеви блокове от CZ, ние имаме богат опит в оптимизирането на скоростта на въртене, за да отговорим на специфичните изисквания на различни степени на силициеви блокове, независимо далиПолуклас силициев блок (≥99,9999999%)за полупроводникови приложения илиСилициев слитък от соларен клас (≥99,9999%)за слънчеви клетки.
Ако сте на пазара за висококачествени силиконови блокове CZ, ви каним да се свържете с нас за доставка и допълнителни дискусии. Ние се ангажираме да ви предоставим най-качествените продукти и техническа поддръжка, за да отговорим на вашите специфични нужди.
Референции
- Hurle, DTJ (Ed.). (1993). Наръчник за растеж на кристали: Масов растеж на кристали. Elsevier.
- Фукуда, Т. и Кобаяши, С. (1998). Чохралски растеж на силиций. Спрингър.
- Wilcox, WR, & Pfann, WG (1955). Методът на Чохралски за отглеждане на кристали. Технически вестник на Bell System, 34 (3), 545 - 573.
